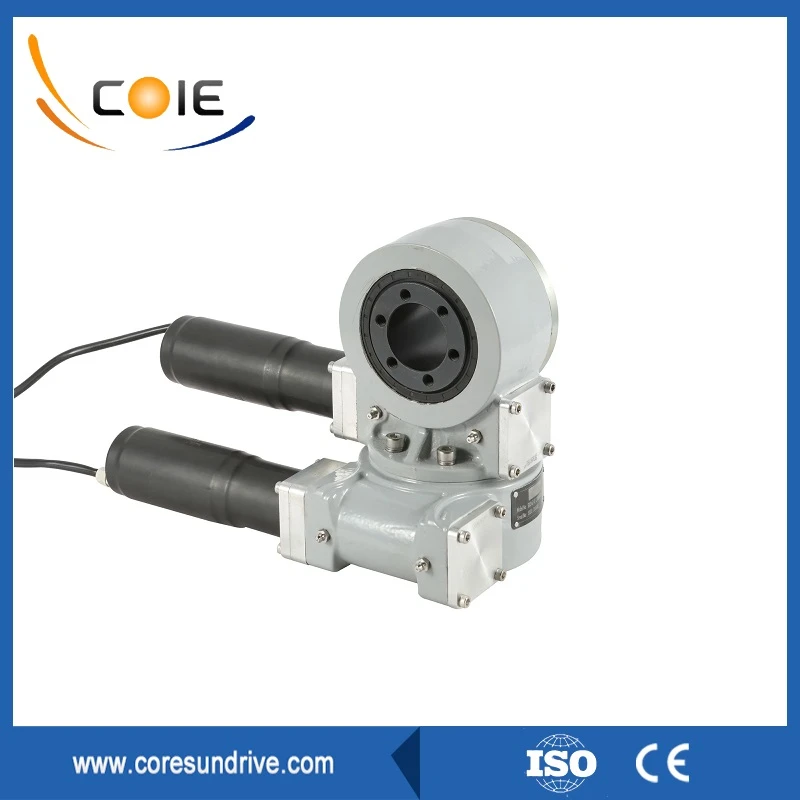

Reduktor obrotowy to pełnoobrotowy mechanizm przekładni redukcyjnej, który integruje źródło mocy napędowej. Wykorzystuje łożysko obrotowe jako popychacz napędowy i mocowanie mechanizmu oraz mocuje element napędowy, źródło napędu i obudowę do jednego z wewnętrznych i zewnętrznych pierścieni łożyska obrotowego, podczas gdy drugi pierścień służy zarówno jako popychacz napędowy, jak i element łączący podstawa napędzanego elementu roboczego. Wykorzystując charakterystykę samego łożyska obrotowego jako pełnoobrotowego połączenia obrotowego, źródło napędu i główne części przekładni są efektywnie skonfigurowane, co czyni go uniwersalnym mechanizmem przekładni redukcyjnej, który integruje funkcje obrotowe, redukcyjne i napędowe, mając jednocześnie prostą konstrukcję, łatwa produkcja i konserwacja.
Opis produkcji:
|
Model |
SVH3 |
Marka |
Napęd Coresun |
|
Typ |
Podwójna oś |
Klasa IP |
IP65 |
|
Tworzywo |
42CrMo, 50Mn |
Moment wyjściowy |
818N.m |
|
Moment obrotowy przechylający |
1KNm |
Utrzymanie momentu obrotowego |
2KNm |
|
Statyczna ocena osiowa |
30 tys |
Statyczna ocena promieniowa |
15KN |
|
Dynamiczna ocena osiowa |
9,6 tys |
Dynamiczna ocena promieniowa |
8,4 tys |
|
Przełożenie |
62:1 |
Efektywność |
40% |
Trzy główne zalety
1. Modularyzacja
Dzięki dużej integracji napędu obrotowego użytkownicy nie muszą kupować i przetwarzać każdego elementu urządzenia obrotowego jeden po drugim, co w pewnym stopniu ogranicza proces przygotowania na początku produkcji produktu i znacznie poprawia wydajność pracy.
2. Bezpieczeństwo
Przekładnia ślimakowa charakteryzuje się samoblokowaniem wstecznym, które może osiągnąć samoblokowanie wsteczne, to znaczy tylko przekładnia ślimakowa może napędzać przekładnię ślimakową, a przekładnia ślimakowa nie może napędzać przekładni ślimakowej. Ta funkcja umożliwia szerokie zastosowanie napędu obrotowego do podnoszenia, operacji na dużych wysokościach i innego sprzętu. Poprawiając zawartość technologiczną hosta, znacznie zwiększa stabilność i współczynnik bezpieczeństwa działania hosta. W porównaniu z tradycyjnymi produktami obrotowymi, napęd obrotowy ma zalety łatwej instalacji, łatwej konserwacji i większej oszczędności miejsca.
3. Uprość projekt hosta
W porównaniu z tradycyjną przekładnią zębatą, przekładnia ślimakowa może osiągnąć stosunkowo duży stopień redukcji. W niektórych przypadkach może wyeliminować potrzebę stosowania elementów skrzyni biegów do silnika głównego, zmniejszając w ten sposób koszty zakupów dla klientów i znacznie zmniejszając częstotliwość występowania pól awarii silnika głównego.
